Name：Heavy-duty Electromagnetic Chuck
Serial：X91
Features：X91 Heavy-duty Electromagnetic Chuck
Detail：

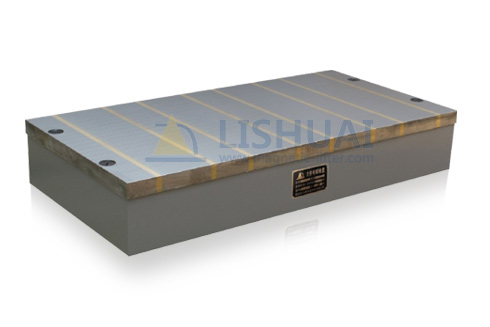

X91 Heavy-duty Rectangular Electromagnetic Chuck The main usage and characteristic of the products:
X91 Heavy-duty Rectangular Electromagnetic Chuck This series of electromagnetic chuck is used for milling machine and planing machine. The features of this series : powerful suction, safe and reliable to use, convenient to fix workpiece that not suitable for mechanical clamping .The type of X91F products can prevent milling and planer knives magnetization, to improve the processing accuracy. The suction force is≥150N/cm²
Quality Standards: ISO9001-2000 quality management system
X91 Heavy-duty Rectangular Electromagnetic Chuck Parameters

Type
Dimensions
(MM)
Panel Height
(MM)
Pole Pitch
(MM)
Current
(A)
Power
(W)
Net weight
(kg)
X91 200×560
560
200
108
30
22(18+4)
1.6
176
65
X91 200×630
630
200
108
30
22(18+4)
1.6
176
70
X91 300×600
600
300
110
30
22(18+4)
2.2
242
120
X91 300×800
800
300
100
30
22(18+4)
3
330
135
X91 300×1000
1000
300
110
30
22(18+4)
3.2
352
160
X91 300×1000
1000
300
120
26
39(33+6)
4
440
180
X91 320×800
800
320
110
30
22(18+4)
3
330
145
X91 320×1000
1000
320
110
30
22(18+4)
4
440
175
X91 320×1250
1250
320
110
30
22(18+4)
4.5
495
225
X91 320×1600
1600
320
115
30
22(18+4)
5
550
240
X91 400×800
800
400
110
30
22(18+4)
3
330
180
X91 400×1000
1000
400
110
30
22(18+4)
4
440
240
X91 400×1000
1000
400
120
26
39(33+6)
5
550
255
X91 400×1250
1250
400
120
30
22(18+4)
5
550
250
X91 500×1000
1000
500
110
26
22(18+4)
8
880
290
X91 500×2000
200
500
120
30
22(18+4)
10
1100
580
X91 500×1000
1000
500
110
30
22(18+4)
5
550
280
X91 600×1000
1000
600
110
33
22(18+4)
6
660
340
X91 600×1000
1000
600
120
26
39(33+6)
8
880
350
X91 800×1000
1000
800
120
26
39(33+6)
10
1100
580
This table is for reference only, due to continued development and improvement in the product, the company reserves the right to change design specifications
เงื่อนไขอื่นๆ

1. The Electromagnetic chuck should be supplied with rated voltage of 110 volts DC power. The rectifier and control device is already equiped in the host electrical equipment if used on grinding machine. If use alone can select sets of rectifying device directly.

2. For the safe operation, before installing and using must be measure insulation resistance between coil and grounding wire,it should not less than 500 MΩ measured by 500V megger.

3. There must be a cooling liquid under the condition of grinding,to avoid the workpieces so overheated that influence the precision of the working surface,or lead to burn out the coil.

4. The contact surface between the workpiece and the panel should not less than one pole pitch, in order to make full use of the chuck’s magnetic force.

5. After the chuck fixed on the machine,should self grinding one time to ensure the accuracy. If the working surface change rough or magnetic force decreased, can self grinding the working surface to ensure that the magneitc force will not decline.
