Super heater Hot-air 800ﾟC
ข้อมูล
น้ำหนัก
บาร์โค้ด
ลงสินค้า
อัพเดทล่าสุด
รายละเอียดสินค้า

Hot-air 800ﾟC

A-sensor for detecting the hot-air temp.
B1,B2-sensor for detecting the overheat temp.
C-sensor for detecting the inlet temp.

are built

Electric heater for generating high temp. hot-air

Continuation operation for 365 days


Super heater

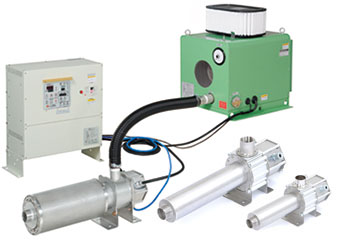

スーパーヒータ・温調ユニット・送風機ユニット 写真

スーパーヒータ 構造写真
Super heater

送風機ユニット 構造写真
Blower unit


 Super heater specification

スーパーヒータ ＳＨシリーズ 写真スーパーヒータ専用供給口アタッチメント 写真
Model SH41 SH51 SH61 SH71
Type 32200~440
-3K-*		 32200~440
-4K-*		 32200~440
-6K-*		 32200~440
-8K-*		 32200~440
-10K-*		 32200~440
-12K-*		 32200~440
-15K-40A		 32200~440
-20K-40A
Power

3-phase 220V･380V・400V・440V 50/60Hz
Heater capacity 3kW 4kW 6kW 8kW 10kW 12kW 15kW 20kW
Max. hot-air temp. 700ﾟC 800ﾟC 800ﾟC 700ﾟC
Max. usable air volume 2.5m3/min 2.2m3/min 2.0m3/min 4.0m3/min
Min. usable air volume 0.20Nm3/min 0.27Nm3/min 0.32Nm3/min 0.42Nm3/min 0.55Nm3/min 0.65Nm3/min 1.00Nm3/min 1.37Nm3/min
Resisting pressure Inlet attachment  40A : 490kPA, FD38･FD50 : 30kPa 490kPa
Weight 4.7kg 5.4kg 6.8kg 16kg
Price
Delivery 2 weeks - 1 month 1 - 1.5 months


* This is the max. hot-air temp. when the control unit TCU-series is used.
    Max. hot-air temp. of the all type is 500ﾟC when the control unit TCU-series is not used.
 Blower unit  FH-series

送風機ユニット ＦＨシリーズ 写真
Model FH30 FH40 FH50 FH60
Type 3380~440-30 3380~440-40 3380~440-50 3380~440-60
Power 3-phase 380V･400V / 400V･440V   50/60Hz
Matching Super heater SH41 - SH71
Outlet bore 40A Socket  Rp11/2 50A Socket Rp 2
Motor max. output 0.28/0.42kW  50/60Hz 0.55/0.85kW  50/60Hz 1.3/1.9kW  50/60Hz 2.3kW/3.4kW  50/60Hz
Max. air volume 1.3/1.3m3/min  50/60Hz 2.0/2.5m3/min  50/60Hz 2.9/3.5m3/min  50/60Hz 4.0/4.9m3/min  50/60Hz
Max. static pressure 9.3/12.4kPa  50/60Hz 10.4/14.0kPa  50/60Hz 14.6/17.4kPa  50/60Hz 19.8/24.5kPa  50/60Hz
Blower model VFZ301A-4Z VFZ401A-4Z VFZ501A-4Z VFZ601A-4Z
Noise 50/60dB  50/60Hz 64/67dB  50/60Hz 69/72dB  50/60Hz 68/72dB  50/60Hz
Filter model CR-12AF  1pc. CR-17AF  1pc. CR-12AF  1pc.
Power cord (3m) 2PNCT 4-core  1.25㎜2 2PNCT 4-core 2㎜2 2PNCT 4-core  3.5㎜2
Weight 25kg 33kg 46kg 68kg
Price
Delivery 1 - 1.5 months

 Control unit TCU-series

温調ユニット ＴＣＵシリーズ 写真
Model TCU8K TCU12K TCU20K
Type 3220~440
-3K		 3220~440
-4K		 3220~440
-6K		 3220~440
-8K		 3220~440
-10K		 3220~440
-12K		 3220~440
-15K		 3220~440
-20K
Power

3-phase 220V･380V・400V・440V 50/60Hz
Heater control capacity Less than 3-phase 8kW Less than 3-phase 12kW Less than 3-phase 20kW
Matching super heater SH41 SH51 SH61 SH71
Function Outlet hot-air temp. control, Hot-start temp. control, Overheat prevention  function,
Inlet temp. abnormal, External input signal, Each safety circuit
Heater core (3m) 2PNCT 4-core  3.5mm2 2PNCT  4-core 5.5mm2 + 3-core  5.5mm2
Sensor cord (3m) 4-pairs VX-G 0.3mm2 Compensating wire
Weight 14kg 19kg
Price
Delivery 2 weeks - 2 months


Combination example

Order (High temp. specification)

スーパーヒータ 組み合わせ例写真

スーパーヒータ高温仕様 写真
     ・ Super heater SH71(3200-20K-40A)
     ・ Adiabatic cover DK71
     ・ Control unit TCU20K(3200-20K)
     ・ Blower unit FH50(3200-50)
      ・ Super heater SH71(3200-15K-40A) 1000ﾟC type
     ・ Controller 1000ﾟC type
